Jak ukotvit plovoucí dok z jednotlivých pontonů ke břehu?
Kotvení plovoucího doku postaveného z jeden HDPE plovoucí ponton jednotky vyžadují systematický přístup, který vyvažuje podmínky prostředí, očekávání zatížení a jedinečné fyzikální vlastnosti vysokohustotního polyethylenu. Na rozdíl od pevných mol se plovoucí dok zvedá a klesá s vodními hladinami, což znamená, že kotevní systém se musí přizpůsobit vertikálnímu pohybu a zároveň odolávat horizontálním silám větru, vln a proudů. Tento článek poskytuje profesionální podrobnou metodologii pro zabezpečení vašeho modulárního doku a zároveň zkoumá technické specifikace jeden HDPE plovoucí ponton systém, jeho varianty a provozní výhody, které nabízí spolehlivý dodavatelský partner.
1. Pochopení principu kotvení pro modulární plováky

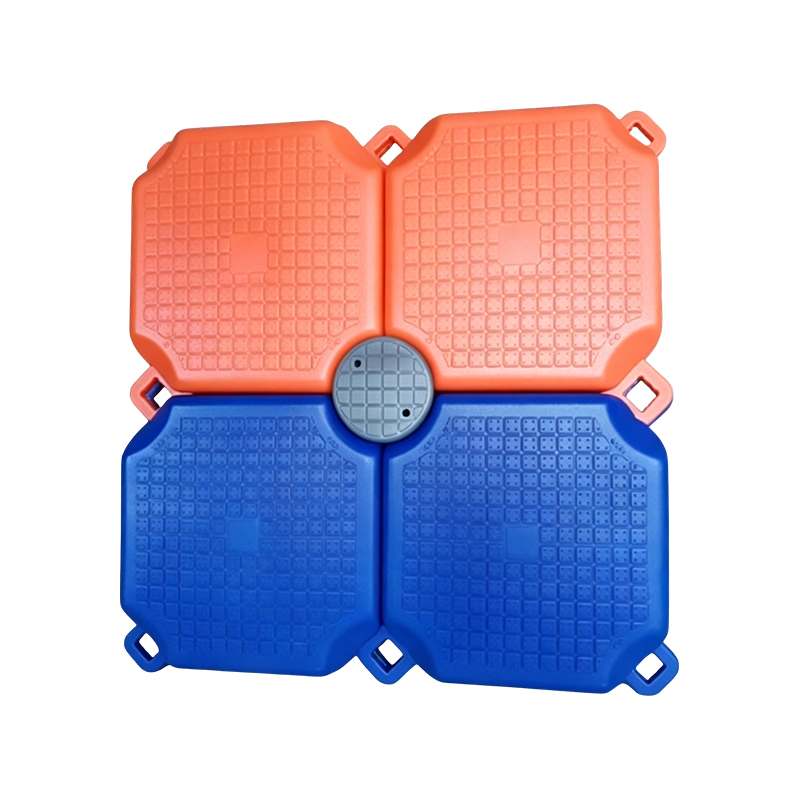

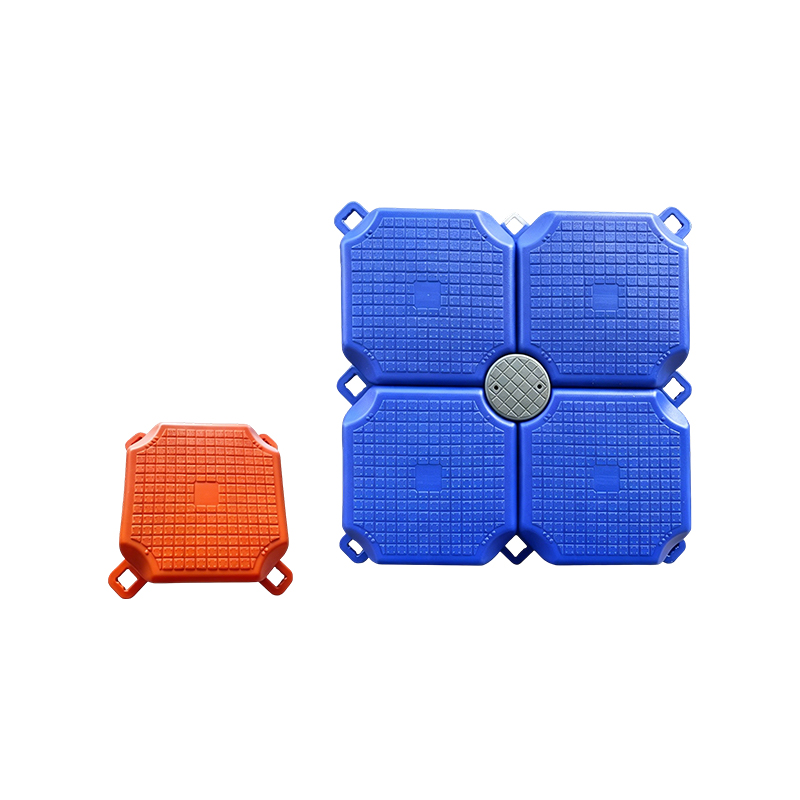

Základní výzvou při ukotvení plovoucího doku je to, že kotevní systém musí umožňovat volný vertikální pohyb (přílivové nebo sezónní výkyvy) při zachování pevné horizontální polohy. Pro doky postavené s jeden HDPE plovoucí ponton bloky – každý o rozměrech 50×50×40 cm a hmotnosti 7,0 kg – celkový vztlak a charakteristiky ponoru přímo ovlivňují napětí kotevního lana. Typická plošina o velikosti 1 metr čtvereční (čtyři pontony) má prázdný ponor jen 2,5–3 cm, ale při zatížení 150 kg se ponor zvýší na 15–20 cm; při maximální hranici 325 kg klesá na 35–40 cm. Tato podstatná změna ponoru znamená, že kotevní lana musí být elastická nebo mít dostatečnou vůli, aby zabránila ponoření doku během podmínek vysokého zatížení. Nejběžnější metody jsou tyč a rukáv systém (vertikální vodící piloty), kotva mrtvé váhy systém (betonové bloky) a šroubovací spirálová kotva systém pro měkké dno. Každá metoda interaguje jinak s jeden HDPE plovoucí ponton konfigurace a výběr závisí na hloubce vody, spodním substrátu a expozici vln.
2. Klasifikace produktu podle konstrukční konfigurace
Pro implementaci správného plánu ukotvení je nezbytné si to uvědomit jeden HDPE plovoucí ponton jednotky nejsou monolitické; jsou nabízeny v několika konfiguracích, které ovlivňují upevňovací body a rozložení zatížení. Na základě produktových specifikací od Hangzhou Lutai Import and Export Trading Co., Ltd. můžeme rozlišit tři primární podkategorie: Standardní plochý plovák , Nízkoprofilový plovák a Zesílený Heavy-Duty plovák . Každý z nich má odlišné montážní vložky, konektorové štěrbiny a maximální zatížení, které ovlivňují způsob instalace kotevních konzol a kotevních příchytek.
2.1 Standardní plochý plovák – Univerzální všestrannost

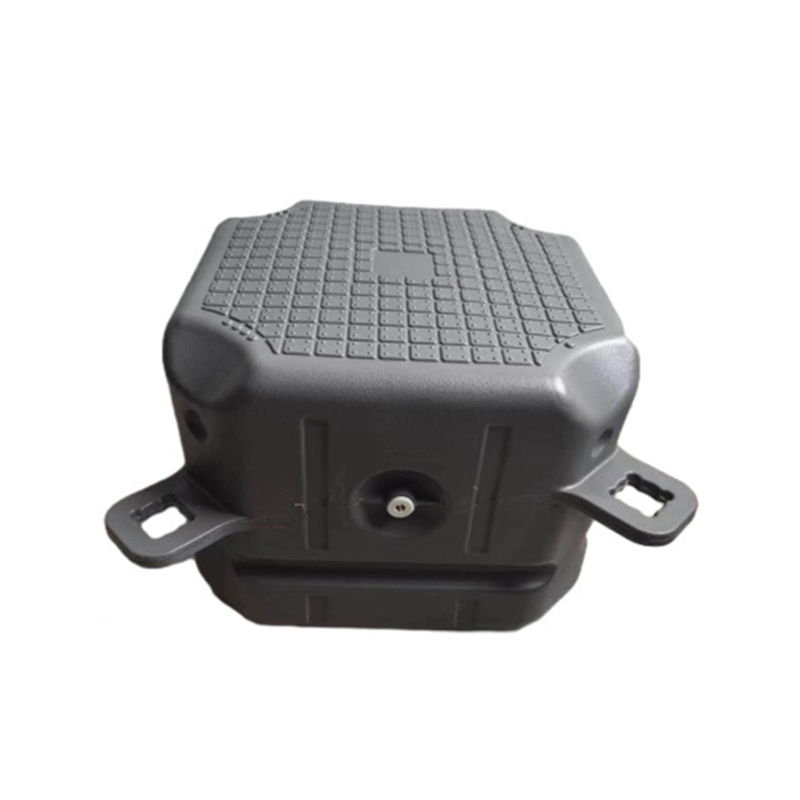

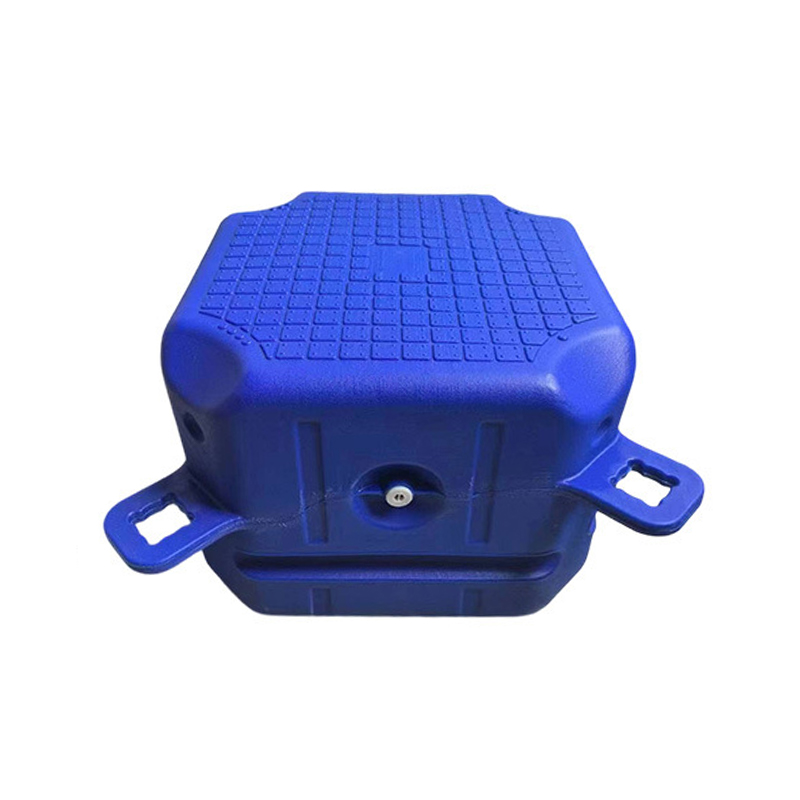

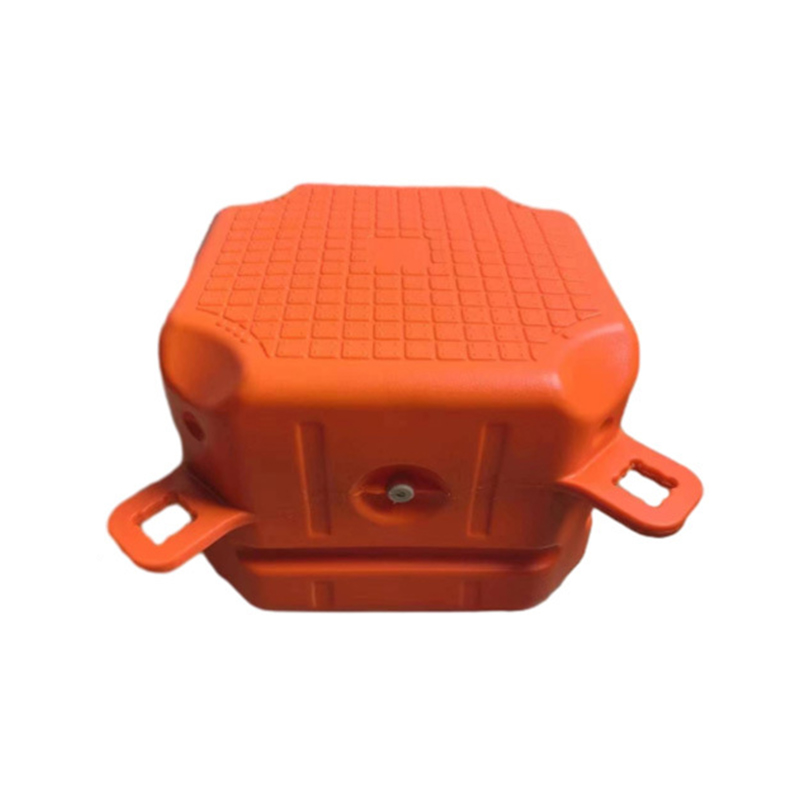

Standardní Flat Float je základní model nabízený v modré, oranžové a šedé barvě. Jeho horní povrch má protiskluzovou texturu a boční plochy obsahují vylisované konektorové otvory pro plastové kolíky nebo šrouby z nerezové oceli. Tento typ se nejčastěji používá pro sezónní doky, přistání malých lodí a plavecké plošiny. Při ukotvení doku vyrobeného z tohoto typu plováku se doporučuje nainstalovat čtyři rohová kotvící oka pomocí průchozích šroubů, které proniknou do výšky 40 cm jednotky. Protože plovák má stejnoměrnou tloušťku stěny přibližně 8 mm, musí být otvory pro šrouby utěsněny silikonem pro námořní účely, aby se zabránilo vnikání vody. Maximální horní zatížení 325 kg na metr čtvereční – při rozložení na dok 3 × 3 m (9 m2) – umožňuje celkové užitečné zatížení téměř 2,9 metrických tun, ale kotevní systém musí být navržen pro dynamické síly, které mohou přesáhnout 50 % vlastní hmotnosti. Pro tuto kategorii, Hangzhou Lutai Import and Export Trading Co., Ltd. poskytuje prefabrikované kotevní konzoly z nerezové oceli, které odpovídají standardní rozteči konektorů, což zjednodušuje instalaci na místě.
2.2 Nízkoprofilový plovák – aplikace se sníženým větrem a mělkou vodou
Nízký profil Float sdílí stejný půdorys 50×50 cm, ale má sníženou výšku 30 cm (ve srovnání se standardními 40 cm). Tento design snižuje těžiště a snižuje odpor větru, takže je ideální pro exponovaná jezera nebo nádrže, kde jsou časté poryvy. Snížený vztlak však znamená, že prázdný ponor je o něco hlubší (3,5–4 cm) a limit zatížení klesne na 250 kg na metr čtvereční. Ukotvení nízkoprofilového doku vyžaduje jemnější přístup: šroubovací kotvy se spirálovou deskou jsou preferovány před bloky vlastní hmotnosti, protože lehčí dok může zvednout betonové bloky ze dna během bouřkových vln. Boční konektorové kanály jsou shodné se standardní verzí, takže lze použít stejný kotvicí hardware. Pro tuto variantu je marina plovoucí bóje integrace je obzvláště účinná – přidání malých kulových bójí podél kotevních linií pro snížení tření a poskytnutí vizuální indikace hloubky. Inženýrský tým Hangzhou Lutai vyvinul pro tento profil speciální kotevní sadu, včetně nylonového lana s 30% prodloužením a galvanizovaného řetězu pro spodní část.
2.3 Zesílený těžký plovák – vysoce zatížená průmyslová mola
Verze Heavy-Duty, navržená pro komerční přístavy, rybářské plošiny a přístup těžkého vybavení, používá o 50 % silnější skořepinu (jmenovitá hodnota 12 mm) a vnitřní příčná žebra. Maximální nosnost dosahuje 450 kg na metr čtvereční a hmotnost jednotky se zvyšuje na 10,5 kg. Tento plovák je k dispozici pouze v šedé a oranžové barvě. Ukotvení těžkého doku vyžaduje piloty vedené systémy —svislé ocelové nebo betonové piloty, které procházejí vodicími prstenci připevněnými k rohům doku. Piloty omezují horizontální pohyb a zároveň umožňují volné vertikální klouzání. Každý vodicí kroužek musí být zajištěn k plováku pomocí odolných opěrných desek, které rozdělují boční síly na více pontonů. Pro tuto kategorii, velkoobchodní plovoucí dok ponton dodavatelský řetězec, který nabízí Hangzhou Lutai Import and Export Trading Co., Ltd. obsahuje předem svařené vodicí konzoly a objímky vlasu vlastní velikosti, které zajišťují, že kotvící prvky odpovídají zesílené konstrukci plováku. Kromě toho společnost nabízí OEM/ODM služby k úpravě pozic konektorů pro jedinečné rozestupy pilot.
| Typ plováku | výška (cm) | Maximální zatížení (kg/m²) | Prázdný koncept (cm) | Doporučený typ kotvy |
| Standardní byt | 40 | 325 | 2,5 – 3,0 | Deadweight nebo Helical |
| Low-Profile | 30 | 250 | 3,5 – 4,0 | Helical (preferováno) |
| Heavy-Duty | 40 | 450 | 3,0 – 3,5 | Pile-Guided System |
3. Postup ukotvení krok za krokem
Bez ohledu na typ plováku se proces fyzického ukotvení řídí logickou posloupností. Následující kroky zahrnují údaje o zatížení a ponoru jeden HDPE plovoucí ponton pro zajištění bezpečnosti a dlouhé životnosti.
- Hodnocení místa – Změřte hloubku vody při přílivu a odlivu, identifikujte složení dna (písek, bahno, skála) a vypočítejte maximální sílu větru.
- Výběr kotvy – Vyberte si mezi vlastní tíhou (betonové bloky, 50–100 kg každý), šroubovitými kotvami (ideální pro písčitá/bahnitá dna) nebo piloty (pro hlubokou vodu a velká zatížení). Pro standardní použití doku 3×3 m jeden HDPE plovoucí ponton často postačují dvě kotvy (každá 80 kg) v rozích na moři a dvě břehy.
- Konfigurace vyvazovací šňůry – Použijte rozsah 2:1 (délka vlasce k hloubce vody) pro řetěz nebo 3:1 pro nylonové lano. Připojte šňůry k zesíleným rohovým okům plováku – tato oka by měla být podložena velkými podložkami, aby se zabránilo protažení.
- Instalace – Rozmístěte kotvy, spojte vedení s marina plovoucí bóje plováky střední čáry, které udrží lano mimo dno, a nastavte napětí tak, aby dok seděl na úrovni střední hladiny vody.
- Testování – Aplikujte bodové zatížení 150 kg (simulující osobu a výstroj) ve středu a v rozích; změřte zvýšení ponoru (mělo by být 15–20 cm) a zkontrolujte, zda se kotevní lana nenapnou až do bodu ponoření paluby.
4. Schopnosti společnosti a zajištění kvality
Hangzhou Lutai Import and Export Trading Co., Ltd. stojí za každým jeden HDPE plovoucí ponton s komplexním systémem kvality. Společnost se sídlem v Hangzhou provozuje dvě výrobní základny v Taizhou a Henan, nabízí přímé ceny z výroby a přísné dodržování ISO 9001. Všechny plováky jsou testovány na UV stabilitu, odolnost proti nárazu při -60 °C a deformaci při 80 °C – pokrývají celý provozní rozsah. Kromě toho může výzkumný a vývojový tým společnosti vyvinout vlastní kotevní konzoly a spojovací desky na základě výkresů vašeho místa, což je služba, která je zvláště cenná pro těžké a nízkoprofilové varianty. Díky certifikacím CE a CNAS a mnoha mezinárodním patentům společnost zajišťuje, že každý z nich velkoobchodní plovoucí dok ponton objednávka splňuje nejvyšší světové standardy. Jejich exportní stopa zahrnuje Severní Ameriku, Evropu, Asii a Tichomoří a Střední východ, s prokázanými zkušenostmi v dodávkách kompletních kotevních sad podél pontonů. Tento integrovaný přístup – podpora dodávek a inženýrství – snižuje riziko nesprávného hardwaru a úprav na místě.
5. Provozní výhody modulárního kotvení
- Adaptabilita – Rozvržení doku můžete změnit přidáním nebo odebráním jeden HDPE plovoucí ponton jednotky beze změny polohy kotev, pokud celkové zatížení zůstane v rámci návrhové obálky.
- Jednoduchost údržby – Každý plovák lze samostatně odepnout a v případě poškození vyměnit, aniž by došlo k narušení celého systému kotvení.
- Teplotní odolnost – Materiál HDPE si zachovává své mechanické vlastnosti od -60°C do 80°C, takže kotevní oka a otvory konektorů časem nezkřehnou ani nezměknou.
- Bez koroze – Na rozdíl od ocelových sudů HDPE nerezaví, takže upevňovací body zůstávají konstrukčně zdravé i v prostředí se slanou vodou, čímž se prodlužuje životnost celého kotevního systému.
Často kladené otázky
Otázka 1: Mohu použít jednu kotvu se závažím pro dok 2×2 m vyrobený z jednotlivých plovoucích pontonů z HDPE?
Ano, pro plošinu 2×2 m (čtyři metry čtvereční, celkový vztlak ~1 300 kg) může jeden betonový blok o hmotnosti 80 kg v pobřežním středisku pracovat v chráněných vodách. Nicméně, Hangzhou Lutai Import and Export Trading Co., Ltd. doporučuje alespoň dvě kotvy pro nadbytečnost, zejména pokud se přístav používá pro nastupování do člunů.
Q2: Jak připevním kotvící šňůry k nízkoprofilovému plováku, aniž bych oslabil strukturu?
Nízkoprofilový plovák má tvarované boční štěrbiny, do kterých lze umístit držáky popruhů z nerezové oceli. Použijte tyto továrně navržené upevňovací body spíše než vrtání nových otvorů. Pokud jsou zapotřebí další oka, provrtejte pouze horní desku (nikoli boční stěny) a použijte opěrnou desku s neoprenovým těsněním, aby byla zachována vodotěsná integrita.
Otázka 3: Jaká je maximální výška vlny, kterou může vydržet těžký dok s pilotovaným vedením?
Se zesílenými plováky z Hangzhou Lutai , system is rated for wave heights up to 1.2 meters, provided the pile diameter is at least 15 cm and the guide sleeves are lubricated periodically. The limiting factor is not the float itself but the pile embedment depth.
Q4: Mohu kombinovat standardní a nízkoprofilové plováky v jednom doku pro účely kotvení?
Ano, ale kombinovaná konstrukce bude mít nerovnoměrný vztlak. Kotevní body musí být umístěny v sekcích s nejnižším ponorem (standardní), aby se zabránilo ponoření nízkoprofilových plováků při velkém zatížení. Vždy je bezpečnější použít jednotný typ plováku pro daný úsek doku a velkoobchodní plovoucí dok ponton objednávky z Hangzhou Lutai lze přizpůsobit jednomu typu, aby se zjednodušil návrh kotvení.
